電控液壓式風門是以動力液壓缸活塞桿伸出端與連桿連接，連桿的另一端與風門連接，動力液壓缸無桿腔端通過液壓管路與儲液罐連接，動力液壓缸的有桿腔端通過液壓管路與裝在另一風門上橫梁的工作液壓缸無桿腔端連接。工作液壓缸通過液壓管路與裝在另一風門上橫梁上的動力液壓缸有桿腔連接將一道風門打開的同時實現另一道風門的閉鎖，一道風門完全關閉后，另一道風門才能夠解鎖，兩道風門同時關閉后，風門處于解鎖狀態。本實用新型具有結構簡單實用，安全可靠，不用其它任何動力就能實現兩道風門之間的相互閉鎖，是煤礦井下理想的風門閉鎖裝置。l 風門電控液壓系統-電液控系統組成
電液控系統由ZMK-127風門控制用電控裝置系統、礦用隔爆型液壓站、液壓油缸傳動總成、油管總成、控制線路等附件構成。部件均采用高靈敏度、性能可靠、抗干擾性能強的傳感器檢測車輛、人員通過的信息。
電動液壓控制配置 | ||
分類 | 部件組成名稱 | 備注 |
液壓風門動力執行系統 | 礦用隔爆型液壓站 | 標準配置 |
液壓油缸傳動總成 | 任選一種 | |
油管總成 |
| |
ZMK127風門控制用電控裝置 | 礦用隔爆兼本安型風門控制用電控裝置主機 | 標準配置 |
礦用隔爆兼本安型聲光報警器 | 任選一種 | |
礦用隔爆兼本安型顯示屏 | ||
礦用本安型紅外線傳感器 | 任選一種 | |
礦用本安型光控傳感器 | ||
礦用隔爆兼本安型語音報警器 | 標準配置 | |
礦用本安型開閉狀態傳感器 | 標準配置 | |
礦用隔爆電磁閥 | 標準配置 | |
解鎖箱 | 200x200mm | |
l 風門電控液壓系統-工作原理
電控液壓式風門是以動力液壓缸活塞桿伸出端與連桿連接，連桿的另一端與風門連接，動力液壓缸無桿腔端通過液壓管路與儲液罐連接，動力液壓缸的有桿腔端通過液壓管路與裝在另一風門上橫梁的工作液壓缸無桿腔端連接。工作液壓缸通過液壓管路與裝在另一風門上橫梁上的動力液壓缸有桿腔連接將一道風門打開的同時實現另一道風門的閉鎖，一道風門完全關閉后，另一道風門才能夠解鎖，兩道風門同時關閉后，風門處于解鎖狀態。本實用新型具有結構簡單實用，安全可靠，不用其它任何動力就能實現兩道風門之間的相互閉鎖，是煤礦井下理想的風門閉鎖裝置。
l 風門電控液壓系統-工作環境
1、巷道負壓0-3000Pa。
2、安裝的地點巷道圍巖穩定，巷道變形小，且無嚴重淋水。
3、適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所中。
4、工作環境：-30℃～40℃
5、礦方安裝現場具備660V及127V兩種電壓，以滿足液壓站動力要求及控制系統電壓需求。

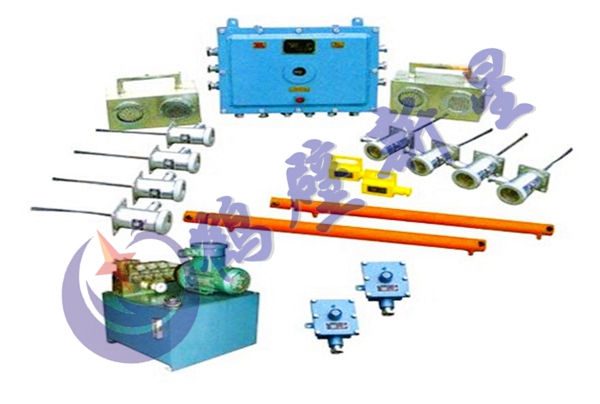

l 風門電控液壓系統-電動控制裝置附件
